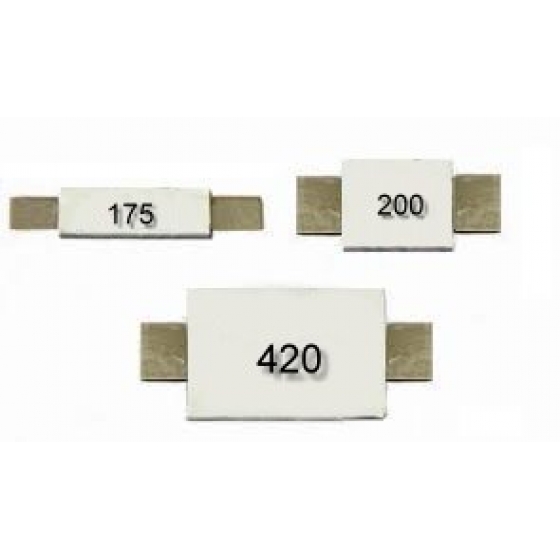

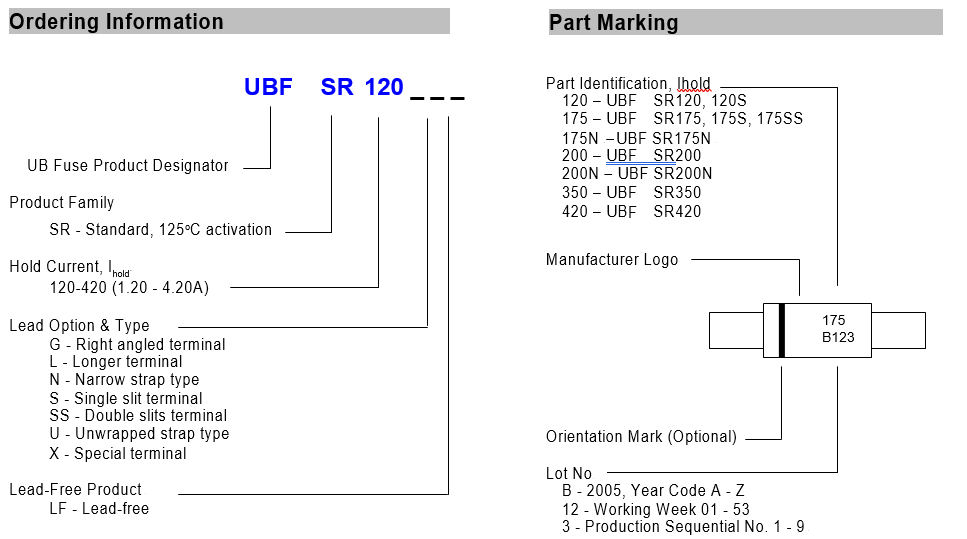

◆ UBF SR Series - 125°C　Activation

◆電氣特性


Part No		Figure	lhold (A)	Itrip (A)	Vmax (V)	Imax (A)	Pd typ (W)	Max. (A)	Time-to-trip  (s)	R min (Ω)	R Max (Ω)	R1 Max  (Ω)
UBF	SR120	1	1.20	2.7	15	100	1.2	6.0	5.0	0.085	0.160	0.220
UBF	SR175	1	1.75	3.8	15	100	1.5	8.75	5.0	0.050	0.090	0.120
UBF	SR200	1	2.00	4.4	30	100	1.9	10.0	4.0	0.030	0.060	0.100
UBF	SR350	1	3.50	6.3	30	100	2.5	20.0	3.0	0.017	0.031	0.050
UBF	SR420	1	4.20	7.6	30	100	2.9	20.0	6.0	0.012	0.024	0.040



◆解說


Ihold	保持電流是 UB Fuse 在 20°C 時可以不間斷通過的最大電流，除非另有說明。
Itrip	跳閘電流是在 20°C 時將器件從低電阻狀態切換到高電阻狀態的最小電流，除非另有說明。
Vmax	器件在額定電流下可以承受而不損壞的最大電壓。
Imax	器件在額定電壓下所能承受而不損壞的最大電流。
Pd	除非另有說明，否則設備在 20°C 時處於跳閘狀態時消耗的功率。
R min	除非另有說明，否則為 20°C 時從工廠收到的器件的最小電阻。
R max	除非另有說明，否則為 20°C 時從工廠收到的設備的最大電阻。
R1max	除非另有說明，否則在 20°C 下跳閘後一小時測得的設備最大電阻。
Max. Time-to-trip	除非另有說明，否則設備在 20°C 下在指定電流額定值下跳閘的最長時間。



◆ 環境特性


Test	Test Conditions	Resistance Change
Passive Aging	+70°C, 1000 hours	±10% typical resistance change
Humidity Aging	+85°C, 85% R.H., 7 days	±10% typical resistance change
Thermal Shock	+85°C to -40°C, 10 times MIL-STD-202, Method 107G	±+5% typical resistance change
Vibration	MIL-STD-883C, Condition A	No change



◆外形尺寸


	A		B		C		D		E		F
Part No	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.
UBF　SR120	19.9	22.1	0.6	1.0	4.9	5.2	5.5	7.5	5.5	7.5	3.9	4.1
UBF　SR120S	19.9	22.1	0.6	1.0	4.9	5.2	5.5	7.5	5.5	7.5	3.9	4.1
UBF　SR175	20.9	23.1	0.6	1.0	4.9	5.2	4.1	5.5	4.1	5.5	3.9	4.1
UBF　SR175S	20.9	23.1	0.6	1.0	4.9	5.2	4.1	5.5	4.1	5.5	3.9	4.1
UBF　SR175SS	20.9	23.1	0.6	1.0	4.9	5.2	4.1	5.5	4.1	5.5	3.9	4.1
UBF　SR175N	26.0	28.0	0.6	1.0	3.55	3.80	7.1	8.5	7.1	8.5	2.4	2.6
UBF　SR200	21.3	23.4	0.5	1.1	10.2	11.0	5.0	7.6	5.0	7.6	4.8	5.4
UBF　SR200N	30.0	32.0	0.6	1.0	3.55	3.80	5.5	7.5	5.5	7.5	2.4	2.6
UBF　SR350	28.4	31.8	0.5	1.1	13.0	13.5	6.3	8.9	6.3	8.9	6.0	6.6
UBF　SR420	30.6	32.4	0.5	1.1	12.9	13.6	5.0	7.5	5.0	7.5	6.0	6.7



●注意事項：

所有圖紙均未按比例繪製，佈局可能有所不同。
除非另有說明，否則所有零件尺寸均以毫米為單位。
端子材料為四分之一硬鎳，標稱厚度為 0.125mm。
膠帶材質為滌綸。
所有端子的縫隙尺寸均為 0.5x4.0mm。
可根據客戶要求提供圓角端子。
所有零件號均可根據客戶要求提供，無需包裝。

●包裝：每袋1000個（UBFSR120 to UBFSR175N,200N)）
        每袋 500 件（UBFSR200 to UBFSR420）

●機構批准：


UL File Number	E 119550
TUV File Number	Pending




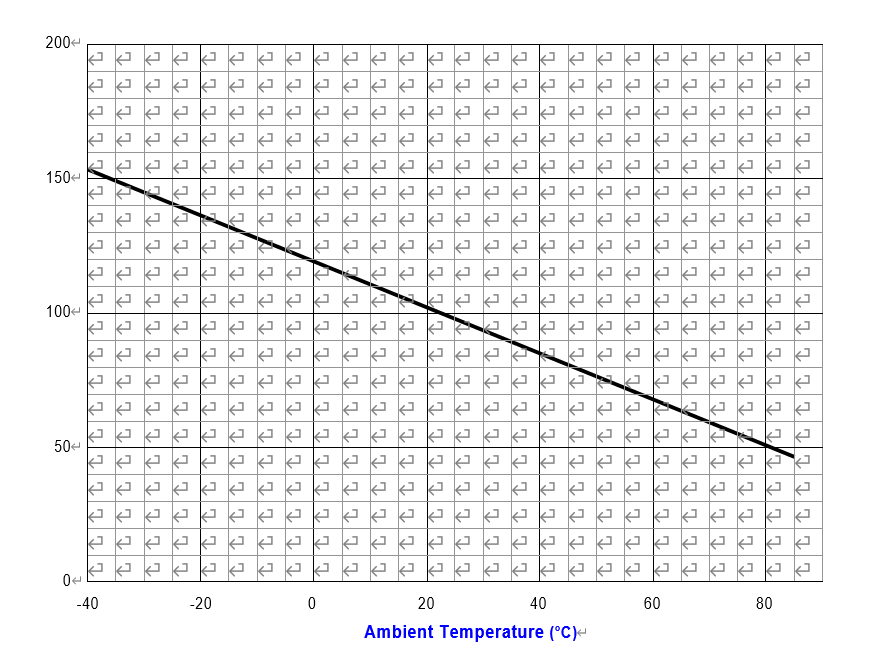

◆典型熱降額圖 - Ihold (A)


Part No	-40	-20	0	25	40	60	85
UBF　SR120	1.9	1.7	1.5	1.2	1.0	0.8	0.4
UBF　SR120S	1.9	1.7	1.5	1.2	1.0	0.8	0.4
UBF　SR175	2.5	2.2	2.0	1.75	1.4	1.2	0.8
UBF　SR175S	2.5	2.2	2.0	1.75	1.4	1.2	0.8
UBF　SR175SS	2.5	2.2	2.0	1.75	1.4	1.2	0.8
UBF　SR175N	2.5	2.2	2.0	1.75	1.4	1.2	0.8
UBF　SR200	3.1	2.8	2.5	2.0	1.7	1.4	0.9
UBF　SR200N	3.1	2.8	2.5	2.0	1.7	1.4	0.9
UBF　SR350	5.3	4.8	4.3	3.5	3.0	2.5	1.7
UBF　SR420	6.3	5.7	5.1	4.2	3.6	3.0	2.1

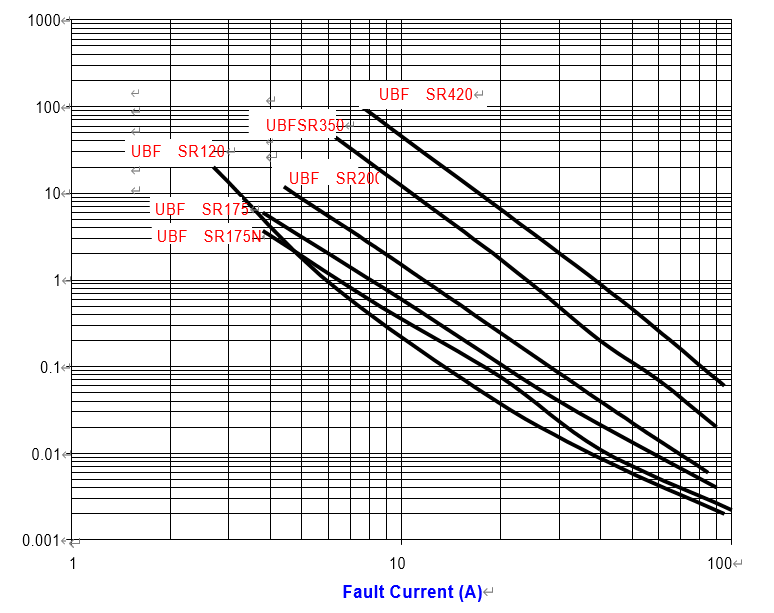

◆20°C 時的典型跳閘時間曲線
