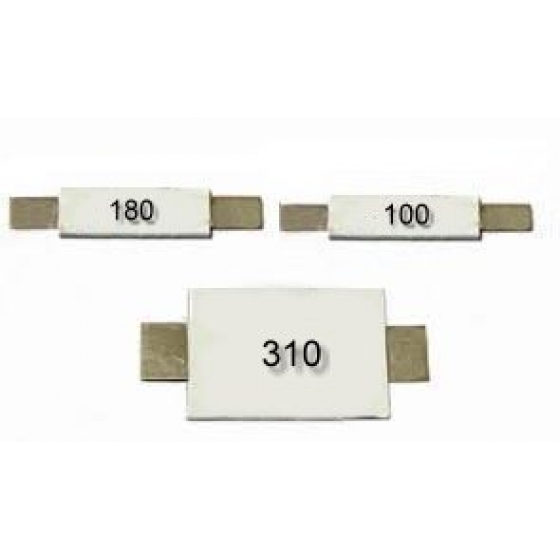

UBF LT Series - 110°C Activation
產品詳細介紹
UBF VT Series - 110°C Activation

◆電氣特性

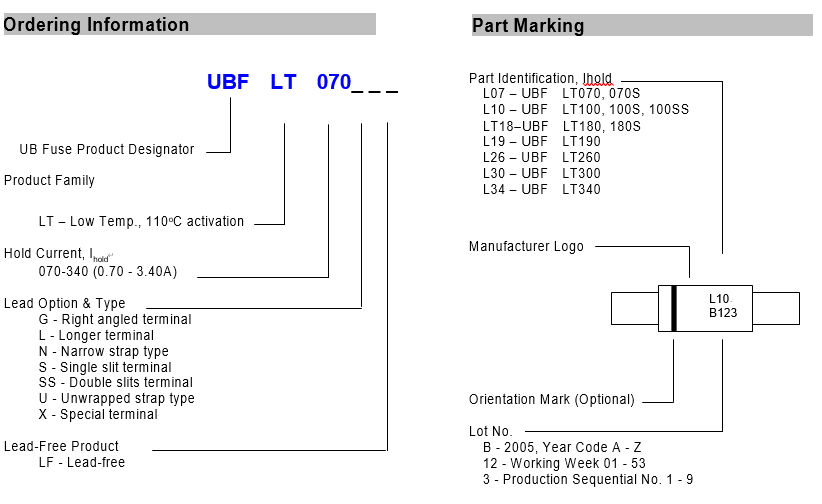

Part No Figure lhold (A) Itrip
(A)
Vmax
(V)
Imax
(A)
Pd typ
(W)
Max.
(A)
Time-to-trip
 (s)
R min
(Ω)
R Max
(Ω)
R1 Max
 (Ω)
UBF LT070 1 0.7 1.45 15 100 0.7 3.5 5.0 0.100 0.200 0.340
UBF LT070S 2 0.7 1.45 15 100 0.7 3.5 5.0 0.100 0.200 0.340
UBF LT100 1 1.0 2.50 24 100 0.9 5.0 7.0 0.070 0.130 0.260
UBF LT100S 2 1.0 2.50 24 100 0.9 5.0 7.0 0.070 0.130 0.260
UBF LT100SS 3 1.0 2.50 24 100 0.9 5.0 7.0 0.070 0.130 0.260
UBF LT180 1 1.8 3.80 24 100 1.0 9.0 2.9 0.040 0.068 0.120
UBF LT180S 2 1.8 3.80 24 100 1.0 9.0 2.9 0.040 0.068 0.120
UBF LT190 1 1.9 4.20 24 100 1.9 10.0 3.0 0.030 0.057 0.100
UBF LT260 1 2.6 5.20 24 100 1.3 13.0 5.0 0.025 0.042 0.076
UBF LT300 1 3.0 6.30 24 100 1.7 15.0 4.0 0.015 0.031 0.055
UBF LT340 1 3.4 6.80 24 100 1.6 17.0 5.0 0.016 0.027 0.050


◆解說

Ihold 保持電流是 UB Fuse 在 20°C 時可以不間斷通過的最大電流,除非另有說明。
Itrip 跳閘電流是在 20°C 時將器件從低電阻狀態切換到高電阻狀態的最小電流,除非另有說明。
Vmax 器件在額定電流下可以承受而不損壞的最大電壓。
Imax 器件在額定電壓下所能承受而不損壞的最大電流。
Pd 除非另有說明,否則設備在 20°C 時處於跳閘狀態時消耗的功率。
R min 除非另有說明,否則為 20°C 時從工廠收到的器件的最小電阻。
R max 除非另有說明,否則為 20°C 時從工廠收到的設備的最大電阻。
R1max 除非另有說明,否則在 20°C 下跳閘後一小時測得的設備最大電阻。
Max.
Time-to-trip
除非另有說明,否則設備在 20°C 下在指定電流額定值下跳閘的最長時間。



◆ 環境特性

Test Test Conditions Resistance Change
Passive Aging +70°C, 1000 hours  ±10% typical resistance change
Humidity Aging +85°C, 85% R.H., 7 days  ±15% typical resistance change
Thermal Shock +85°C to -40°C, 10 times
MIL-STD-202, Method 107G
 ±+5% typical resistance change
Vibration MIL-STD-883C, Condition A No change


◆外形尺寸

  A B C D E F
Part No Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max.
UBF LT070 19.9 22.1 0.7 1.2 4.9 5.2 5.5 7.5 5.5 7.5 3.9 4.1
UBF LT070S 19.9 22.1 0.7 1.2 4.9 5.2 5.5 7.5 5.5 7.5 3.9 4.1
UBF LT100 20.9 23.1 0.6 1.0 4.9 5.2 4.1 5.5 4.1 5.5 3.9 4.1
UBF LT100S 20.9 23.1 0.6 1.0 4.9 5.2 4.1 5.5 4.1 5.5 3.9 4.1
UBF LT100SS 20.9 23.1 0.6 1.0 4.9 5.2 4.1 5.5 4.1 5.5 3.9 4.1
UBF LT180 24.0 26.0 0.6 1.0 4.9 5.2 4.1 5.5 4.1 5.5 3.9 4.1
UBF LT180S 24.0 26.0 0.6 1.0 4.9 5.2 4.1 5.5 4.1 5.5 3.9 4.1
UBF LT190 21.3 23.4 0.5 1.1 10.2 11.0 5.0 7.6 5.0 7.6 4.8 5.4
UBF LT260 24.0 26.0 0.6 1.0 10.8 11.9 5.0 7.0 5.0 7.0 5.9 6.1
UBF LT300 28.4 31.8 0.5 1.1 13.0 13.5 6.3 8.9 6.3 8.9 6.0 6.6
UBF LT340 24.0 26.0 0.6 1.0 14.8 15.9 4.0 5.0 4.0 5.0 5.9 6.1



●注意事項:

所有圖紙均未按比例繪製,佈局可能有所不同。
除非另有說明,否則所有零件尺寸均以毫米為單位。
端子材料為四分之一硬鎳,標稱厚度為 0.125mm。
膠帶材質為滌綸。
所有端子的縫隙尺寸均為 0.5x4.0mm。
可根據客戶要求提供圓角端子。
所有零件號均可根據客戶要求提供,無需包裝。


包裝:每袋1000(UBFLT070至UBFLT180S)
             每袋 500 (UBFLT190 至 UBFLT340)



●機構批准:


UL File Number E 119550
c-UL File Number E 119550
TUV File Number Pending

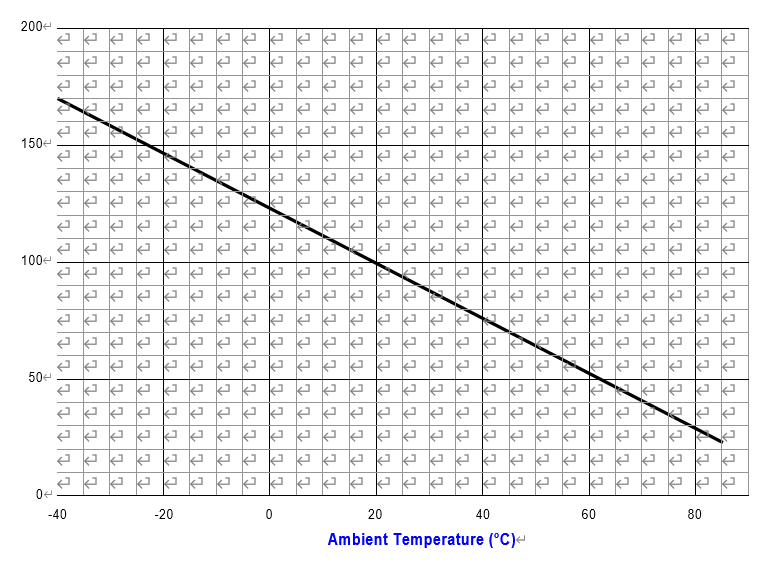

◆典型熱降額圖 - Ihold (A)

Part No -40 -20 0 20 40 60 85
UBF LT070 1.1 1.0 0.8 0.7 0.5 0.3 0.1
UBF LT070S 1.1 1.0 0.8 0.7 0.5 0.3 0.1
UBF LT100 1.8 1.6 1.4 1.0 0.8 0.6 0.2
UBF LT100S 1.8 1.6 1.4 1.0 0.8 0.6 0.2
UBF LT100SS 1.8 1.6 1.4 1.0 0.8 0.6 0.2
UBF LT180 3.1 2.6 2.2 1.8 1.3 0.9 0.3
UBF LT180S 3.1 2.6 2.2 1.8 1.3 0.9 0.3
UBF LT190 3.3 2.8 2.4 1.9 1.4 1.1 0.4
UBF LT260 4.3 3.7 3.1 2.6 1.9 1.4 0.6
UBF LT300 5.1 4.4 3.7 3.0 2.3 1.6 0.7
UBF LT340 5.5 4.7 4.0 3.4 2.6 1.9 0.9

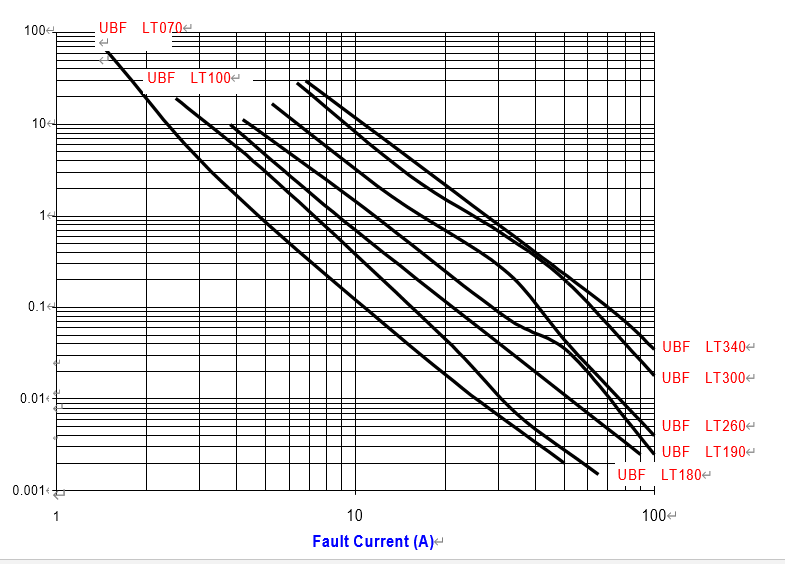

◆23°C 時的典型跳閘時間曲線
