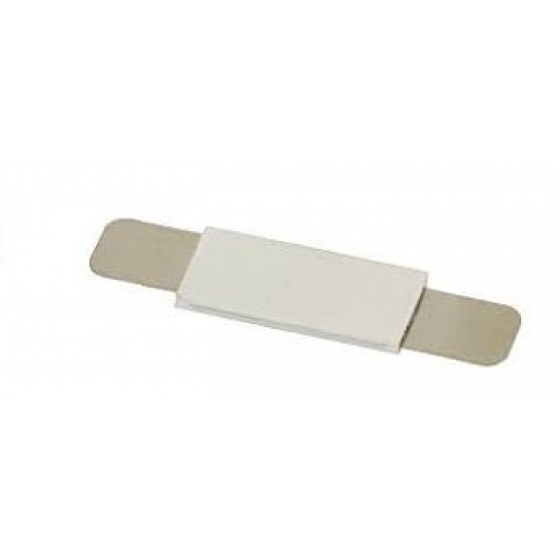

UBF VT Series - 90°C Activation
產品詳細介紹
UBF VT Series - 90°C Activation

◆電氣特性

Part No Figure lhold (A) Itrip
(A)
Vmax
(V)
Imax
(A)
Pd typ
(W)
Max.
(A)
Time-to-trip
 (s)
R min
(Ω)
R ax
(Ω)
R1 Max
 (Ω)
UBF VT110 1 1.1 2.7 16 100 0.7 7.0 5.0 0.038 0.070 0.140
UBF VT170 1 1.7 3.4 16 100 1.0 8.5 3.0 0.030 0.052 0.105
UBF VT170S 2 1.7 3.4 16 100 1.0 8.5 3.0 0.030 0.052 0.105
UBF VT175 1 1.75 3.6 16 100 0.8 8.75 5.0 0.029 0.051 0.102
UBF VT175N 1 1.75 3.5 12 100 1.0 8.5 3.0 0.029 0.051 0.105
UBF VT200 1 2.0 4.7 16 100 0.9 10.0 5.0 0.022 0.039 0.078
UBF VT210 1 2.1 4.7 16 100 1.2 10.0 5.0 0.018 0.030 0.060
UBF VT210S 2 2.1 4.7 16 100 1.2 10.0 5.0 0.018 0.030 0.060
UBF VT210SS 3 2.1 4.7 16 100 1.2 10.0 5.0 0.018 0.030 0.060
UBF VT210N 1 2.1 4.7 12 100 1.2 10.0 5.0 0.018 0.030 0.060
UBF VT240 1 2.4 5.9 16 100 1.0 12.0 5.0 0.014 0.026 0.052



◆解說

Ihold 保持電流是 UB Fuse 在 25°C 時可以不間斷通過的最大電流,除非另有說明。
Itrip 跳閘電流是在 25°C 時將器件從低電阻狀態切換到高電阻狀態的最小電流,除非另有說明。
Vmax 器件在額定電流下可以承受而不損壞的最大電壓。
Imax 器件在額定電壓下所能承受而不損壞的最大電流。
Pd 除非另有說明,否則設備在 25°C 時處於跳閘狀態時消耗的功率。
R min 除非另有說明,否則為 25°C 時從工廠收到的器件的最小電阻。
R max 除非另有說明,否則為 25°C 時從工廠收到的設備的最大電阻。
R1max 除非另有說明,否則在 25°C 下跳閘後一小時測得的設備最大電阻。
Max.
Time-to-trip
除非另有說明,否則設備在 25°C 下在指定電流額定值下跳閘的最長時間。


◆ 環境特性

Test Test Conditions Resistance Change
Passive Aging +60°C, 1000 hours  ±10% typical resistance change
Humidity Aging +85°C, 85% R.H., 7 days  ±10% typical resistance change
Thermal Shock +85°C to -40°C, 10 times
MIL-STD-202, Method 107G
 ±+5% typical resistance change
Vibration MIL-STD-883C, Condition A No change

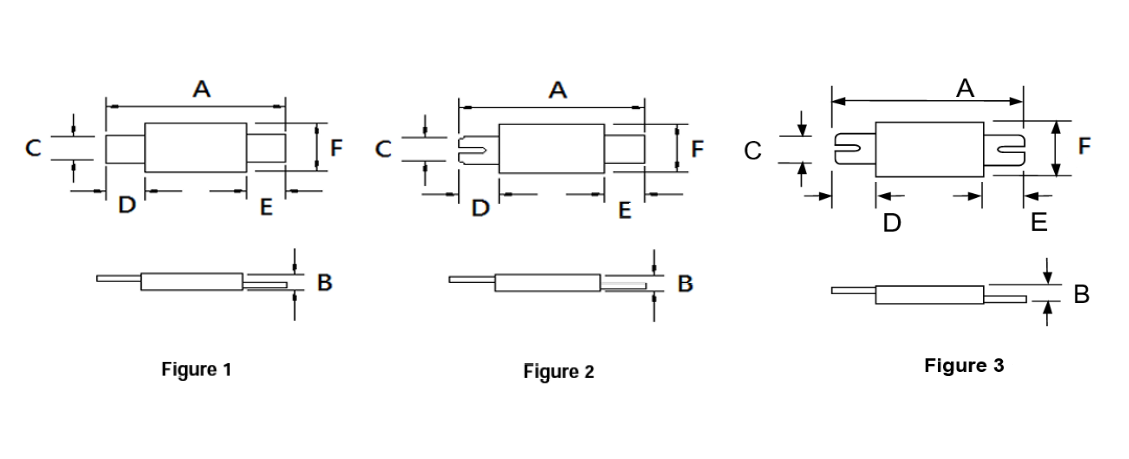

◆外形尺寸

  A B C D E F
Part No Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max.
UBF VT110 23.6 25.6 -- 0.7 2.7 2.9 7.0 8.0 7.0 8.0 2.3 2.5
UBF VT170 15.4 17.5 0.5 0.8 7.0 7.4 4.0 6.2 4.0 6.2 3.9 4.1
UBF VT170S 15.4 17.5 0.5 0.8 7.0 7.4 4.0 6.2 4.0 6.2 3.9 4.1
UBF VT175 21.2 23.2 -- 0.8 3.5 3.9 4.6 6.6 4.6 6.6 2.9 3.1
UBF VT175N 26.0 28.0 0.5 0.8 3.55 3.80 6.5 8.0 6.5 8.0 2.4 2.6
UBF VT200 20.9 23.1 -- 0.8 4.1 4.5 3.0 4.8 3.0 4.8 2.9 3.1
UBF VT210 20.9 23.1 0.6 0.8 4.9 5.3 4.1 5.8 4.1 5.8 3.9 4.1
UBF VT210S 20.9 23.1 0.6 0.8 4.9 5.3 4.1 5.8 4.1 5.8 3.9 4.1
UBF VT210SS 20.9 23.1 0.6 0.8 4.9 5.3 4.1 5.8 4.1 5.8 3.9 4.1
UBF VT210N 30.0 32.0 0.6 0.8 3.55 3.80 5.5 7.5 5.5 7.5 2.4 2.6
UBF VT240 23.8 26.2 -- 0.8 4.9 5.3 3.5 5.7 3.5 5.7 3.9 4.1



●注意事項:

所有圖紙均未按比例繪製,佈局可能有所不同。
除非另有說明,否則所有零件尺寸均以毫米為單位。
端子材料為四分之一硬鎳,標稱厚度為 0.125mm。
膠帶材質為滌綸。
所有端子的縫隙尺寸均為 0.5x4.0mm。
可根據客戶要求提供圓角端子。
所有零件號均可根據客戶要求提供,無需包裝。


●包裝:每袋1000個(UBF VT110至 UBF VT240)


●機構批准:

UL File Number E 119550
c-UL File Number E 119550
TUV File Number Pending

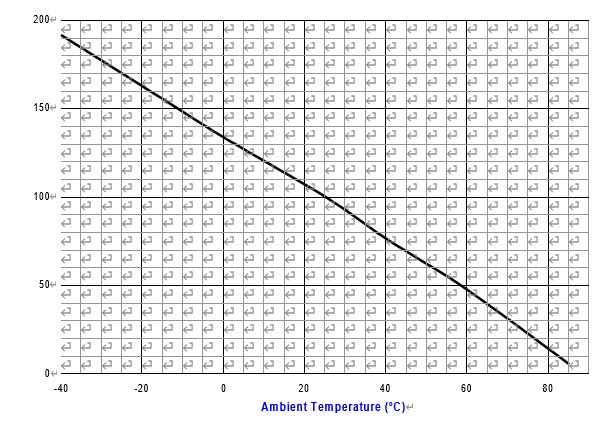

◆典型熱降額圖 - Ihold (A)

Part No -40 -20 0 25 40 60 85
UBF VT110 2.0 1.7 1.4 1.1 0.8 0.5 0.1
UBF VT170 3.2 2.7 2.2 1.7 1.3 0.8 0.1
UBF VT170S 3.2 2.7 2.2 1.7 1.3 0.8 0.1
UBF VT175 3.2 2.7 2.2 1.75 1.3 0.8 0.1
UBF VT175N 3.2 2.7 2.2 1.75 1.3 0.8 0.1
UBF VT200 3.7 3.2 2.6 2.0 1.5 0.9 0.1
UBF VT210 4.1 3.5 2.9 2.1 1.6 1.0 0.1
UBF VT210S 4.1 3.5 2.9 2.1 1.6 1.0 0.1
UBF VT210SS 4.1 3.5 2.9 2.1 1.6 1.0 0.1
UBF VT210N 4.1 3.5 2.9 2.1 1.6 1.0 0.1
UBF VT240 4.4 3.7 3.1 2.4 1.8 1.2 0.1

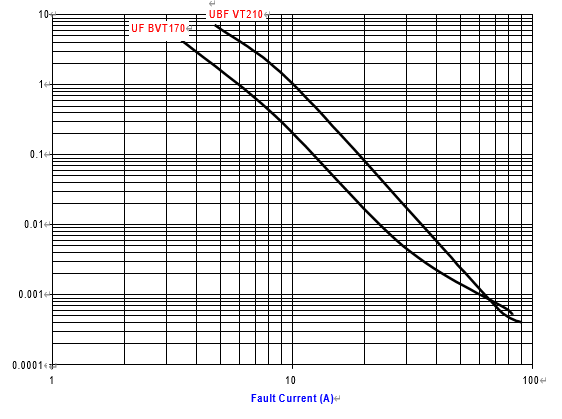

◆25°C 時的典型跳閘時間曲線
