◆應用

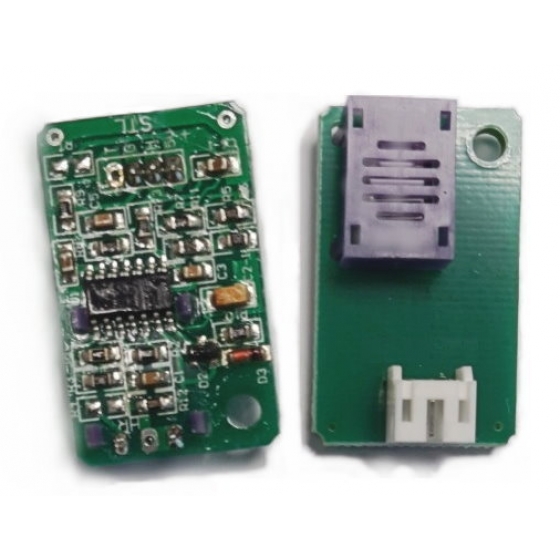

UTMX-43A 模塊由 UTCX-U6A 傳感器和集成電路組成，可提供 0-100%RH 的線性直流電壓，
以便用戶輕鬆應用UTCX-U6A 傳感器。
它們專為使用電器和控制器而設計。
| 特徵 |
應用 |
| 寬濕度操作範圍 |
空調，加濕器，除濕機。 |
| 線性直流輸出 |
濕度控制器，濕度變送器。 |
| 操作簡單 |
濕度計，濕度記錄儀。 |
| 長期穩定性 |
複印機。 |
| 小而經濟 |
時鐘，天氣預報晴雨表。 |
◆電氣特性
| 2-1 |
Sensing element (Humidity)： |
Humidity sensor “ UTCX-U6A |
| 2-2 |
Supply Voltage(Vin): |
5VDC±5% |
| 2-3 |
Current Consumption: |
5mA max:(2mA avg) |
| 2-4 |
Operating Range: |
|
| |
Temperature |
0 to 60℃ |
| Humidity |
95%RH or less |
| 2-5 |
Storage: |
|
| |
Temperature |
-20 to 60℃ |
| Humidity |
95%RH or less |
| 2-6 |
Humidity transmitting Range: |
30 to 90%RH |
| 2-7 |
Accuracy: |
|
| |
Temperature |
Resistance(1%)：50 KΩ±1% (at 25±0.2℃) |
| Humidity |
±5%RH (at 25℃,60%RH,Vin=5.00VDC) |
| 2-8 |
Humidity Output 0~3.3V Signal (Ref :Figure2.8-1): |
at25℃,Vin=5.00VDC
(Output Impedance approx:5KΩ) |
| 2-9 |
Humidity(%RH) |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
|
| |
Output Voltage(V) |
1.00 |
1.32 |
1.65 |
1.98 |
2.31 |
2.64 |
2.97 |
|
Temperature Output
Signal(Reference): |
Using thermistor 503 R(25℃)=50KΩ±5%RH,
B(25/50)=3950K±2% |
| Temperature(℃) |
0 |
10 |
20 |
25 |
30 |
40 |
50 |
60 |
| Resistance(KΩ) |
160.56 |
98.714 |
62.328 |
50.0 |
40.356 |
26.75 |
18.138 |
12.554 |
◆配置及尺寸 （單位：mm）
●端子連接
| Terminal |
Content. (4Pin Pitch ：1.25mm) |
| 1 |
Power Source 5V DC. |
| 2 |
Humidity Output. |
| 3 |
GND. |
| 4 |
Temp Output 100kΩ(at 25℃). |
備註：請注意電源和GND極性位置。
4.從UTMX-43A訂購的是2317RJ-04 4pins(pitch＝2.5 mm)端子模塊
電壓輸出連接器 濕度和溫度輸出50KΩ(at 25℃)。
| UTMX-43A Configure of definition. |
| Input Voltage |
5V |
| Humidity Output Voltage |
0~3.3V |
| Temperature Output |
50kΩ(at 25℃) |
| Terminal Connector |
2317RJ-04，4pins(Pitch＝2.5 mm)。 |
| Accuracy |
±5%RH(at 25℃,60%RH) |
◆典型應用
UTMX -43AB 模塊外殼（可選附件）如下圖： 材質：ABS 顏色：灰色 尺寸：55ⅹ26 × 16
