◆特徵

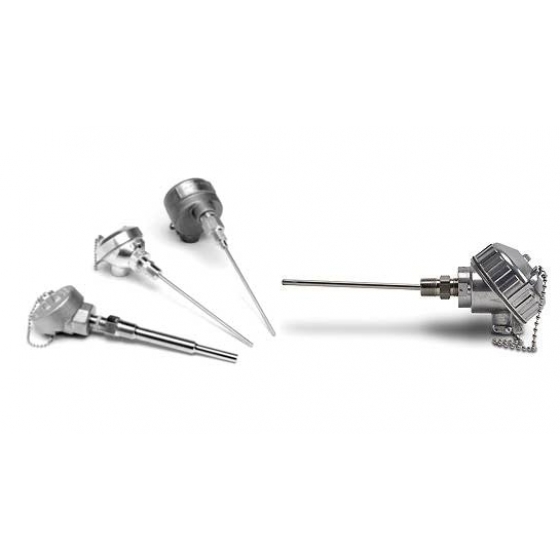

Pt100 Pt500 Pt1000 元件
(100 Ohm/500 Ohm/1000 Ohm)溫度傳感器
Pt100 Pt 500 Pt 1000 元件符合 IEC 751 A/B 類標準
適用於 –200°C 至 +650°C 浸入式結構
適用於受保護的表面和浸沒應用抗振


◆規格

Pt100 Pt500 Pt1000 元件符合 DIN EN 60751:2009-05/IEC 60751 F0.15/ F 0.3
適用於 –200°C 至 +650°C
溫度係數(TCR) 3850ppm/K
測量電流25°C參考推薦電流0.3mA； 最大允許電流1mA
引線長度 (L) 10 mm +- 1 mm
最大長期穩定性 在 650°C 下 1000 小時後，R0 漂移 0.04%
在 10 至 2000 Hz 時的抗振性至少 40 g 加速度，取決於安裝
抗衝擊性至少 100 g 加速度，8ms 半正弦波，取決於安裝
僅適用於乾燥環境的環境條件
絕緣電阻在 20°C 時 > 100 MW； > 2 MW 在 500°C
自熱 0.4 K/mW at 0°C
水流響應時間 (v = 0.4 m/s): t0.5 = 0.06 s t0.9 = 0.20 sec)
氣流 (v = 2 m/s): t0.5 = 3.0 s t0.9 = 13.0 sec)


◆可靠性測試

●高溫測試：Pt 傳感器在＋650°C 下保持1000 小時。
●低溫測試：Pt 傳感器在－200°C 下保持1000 小時。
●濕度測試：Pt 傳感器在 60°C 和 90°C 至 95% HR 下保持 1000 小時。
●熱衝擊測試：
將 Pt 傳感器放在 0°C 冰水中至少 15 秒，然後在 10 秒內。
直接放入 100°C 熱水中至少 15 秒，以上過程應
進行至少 10 個循環。
每次項目測試後，項目1-1的估值應在0.12%以內，項目1-3
在 500V DC 時應超過 100M。


◆特點

●電氣（絕緣電阻）
1000M ohm 或更大 Pt-SMD 應夾在金屬塊中並進行測試，如下圖所示。
測試電壓：100V DC，室溫下 1 分鐘。
鉑絲的電阻隨溫度的變化來衡量溫度的變化。
這種變化的等式是：Rθ= Ro(1 + αθ + βθ2)

●其中<θ是溫度變化，α和β是常數，β遠小於α。
因此我們忽略 β2 項並假設導線的電阻隨溫度均勻變化：  是材料的電阻溫度係數。對於鉑，a = 3.8x10-4°C -1。

●鉑電阻溫度計的簡單形式如圖1所示。它由無感地纏繞在雲母模型上的鉑絲組成，並由二氧化矽墊片固定在玻璃管中。
導線的電阻是用惠斯通電橋網絡測量的，為了改變引線的電阻，在電橋的另一臂中包含一組假引線（見圖 2）。

●這種溫度計範圍大，從-200°C到+1100°C，這可以
通過使用不同的電線進行擴展。青銅的範圍從 -260°C 開始，
可以使用低至 -270°C 的碳溫度進行測量。

●電阻溫度計的優點是尺寸方便、量程寬、靈敏度高（0.000 05°C）。但是，它只能用於穩定讀數，而不是直讀。


◆溫度與電阻的關係


When   t≧t0°C	When  t ＜0°C
Rt= R0 (1+At Bt2 )	Rt= R0 [1+At Bt2+C(t-100) t3]
A = 3.9083E-3	B = 3.9083-03
B = -5.7750E-07	B = -5.7750E-07
	C = -4.1830E-12
	R0= 1.000E+02



◆ 溫度偏差

●±(a=b ltl) °C
●a= 0.300
●b= 0.005


◆訂購信息


Series Code	Resistance	Tolerance Class	Leads Gauge	Wire Lengths	Wire Material
UJK	100	□	□□□	□□□□	□□□
