◆特徵

●長期穩定性、可靠性和準確性，玻璃密封時幾乎不會發生長期變化。

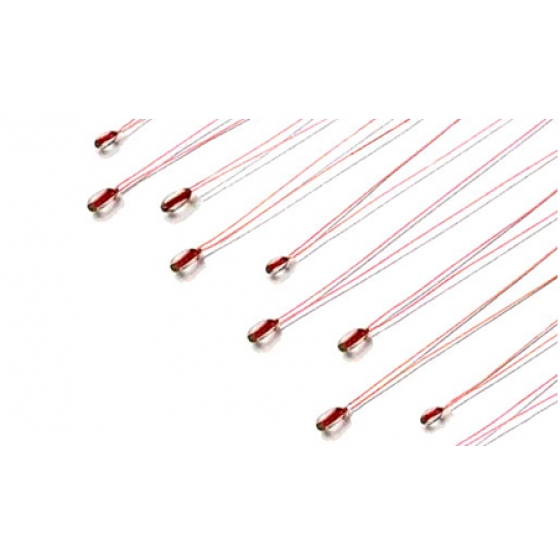

●採用玻璃封裝，具有高電壓絕緣和耐溫能力。
●特別適用於自動插入設備。
●從Φ0.55 ~ Φ2.5的各種規格尺寸和非常寬的工作溫度範圍從-40℃到300℃
●通過減少電路中的電氣部件，有助於降低成本。
●由於是玻璃密封的，雖然有樹脂塗層的物品，但不會發生熱處理問題
  可能在耐濕性方面變得可行或會因樹脂破裂而改變電阻值
●自動化生產，價格合理。


◆規格

●額定溫度 : -40℃至300℃

●B值 : 3480K ~ 5300K

●由額定零功率決定 : 25℃和85℃電阻

●精確值　　　　　±1% ±3% ±5%






Type	Item No.	Nominal Zero- Power Resistance (at25°C)	B-value (25/85°C)
UGT-S1	202	2,000 KΩ	3499 K
	502	5,000 KΩ	3480 K
	103	10,000 KΩ	3435 K
	203	20,000 KΩ	3950 K
	303	30,000 KΩ	3950 K
	503	50,000 KΩ	3950 K
	473	47,000 KΩ	3950 K
	104	100,000 KΩ	3950 K






Type	Item No.	Nominal Zero- Power Resistance (at25°C)	B-value (25/85°C)
UGT-S2	102	1,000 KΩ	3305 K
	202	2,000 KΩ	3499 K
	502	5,000 KΩ	3480 K
	103	10,000 KΩ	3435 K
	203	20,000 KΩ	3950 K
	303	30,000 KΩ	3950 K
	503	50,000 KΩ	3950 K
	473	47,000 KΩ	3950 K
	104	100,000 KΩ	3950 K






Type	Item No.	Nominal Zero- Power Resistance (at25°C)	B-value (25/85°C)
UGT-S3	202	2,000 KΩ	3499 K
	232	2,300 KΩ	3950 K
	332	3,300 KΩ	3950 K
	502	5,000 KΩ	3480 K
	103	10,000 KΩ	3435 K
	103	10,000 KΩ	3950 K
	203	20,000 KΩ	3950 K
	303	30,000 KΩ	3950 K
	503	50,000 KΩ	3950 K
	473	47,000 KΩ	3950 K
	104	100,000 KΩ	3950 K
	104	100,000 KΩ	4066 K
	204	200,000 KΩ	4200 K
	304	300,000 KΩ	4310 K
	504	500,000 KΩ	4260 K





Type	Item No.	Nominal Zero- Power Resistance (at25°C)	B-value (25/85°C)
UGT-S4	102	1,000 KΩ	3305 K
	202	2,000 KΩ	3499 K
	502	5,000 KΩ	3480 K
	103	10,000 KΩ	3435 K
	203	20,000 KΩ	3950 K
	303	30,000 KΩ	3950 K
	503	50,000 KΩ	3950 K
	473	47,000 KΩ	3950 K
	104	100,000 KΩ	3950 K



◆Order Map



Series Code	Diameter	Res. value	Res. Tolerance	Lead Gauge	B value
UGT		103	F :  ±  1%	025 :  25 mm	25℃/85℃
		at 2 5℃  10 x 103 Ω	H : ±  3%	055 :  55 mm
			J  :  ±  5%	072 :  72 mm
				150 : 150 mm
